Nodi tal-Fibra Ottika CATV

Dan in-nodu ottiku miż-żewġ naħat huwa perfett biex jinbena netwerk tal-broadband bidirezzjonali ta 'kwalità għolja tal-HFC f'żona metropolitana.

Ibgħat l-inkjesta

Introduzzjoni tal-Prodott

Nodi tal-Fibra Ottika CATV

Sommarju

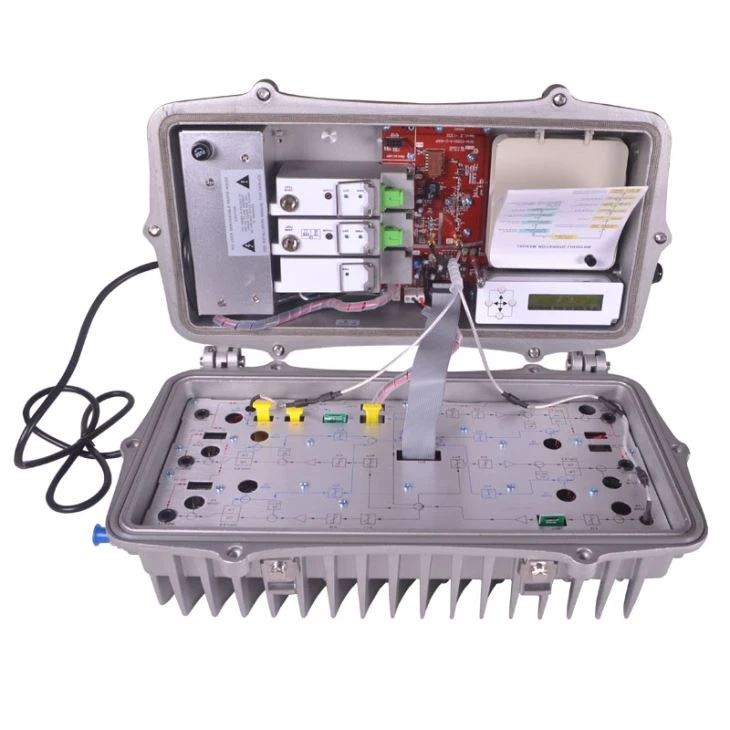

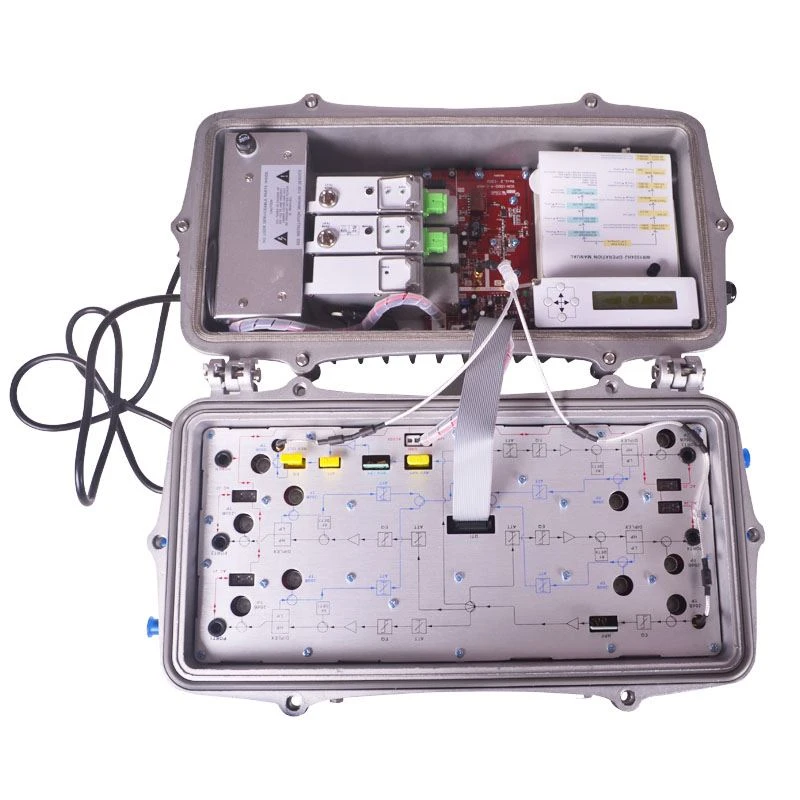

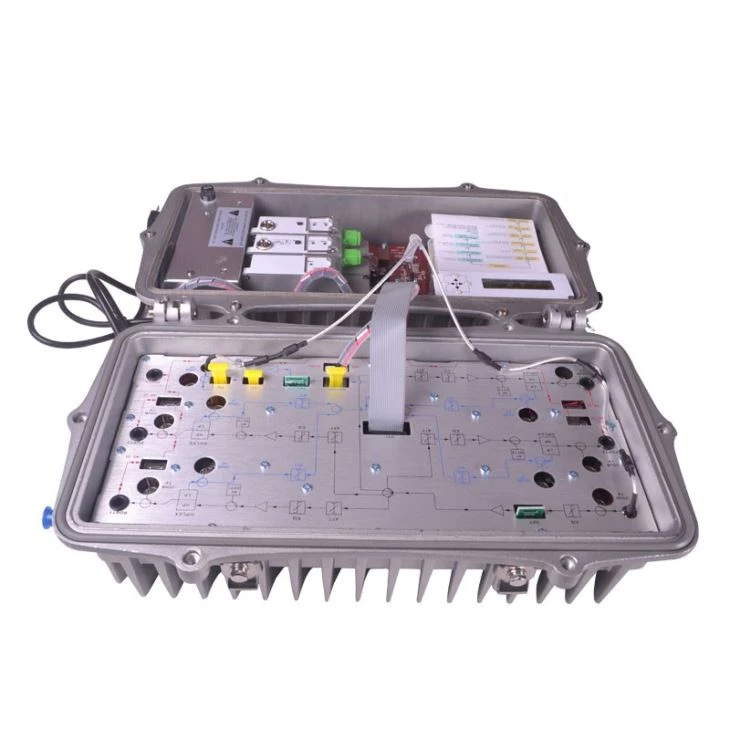

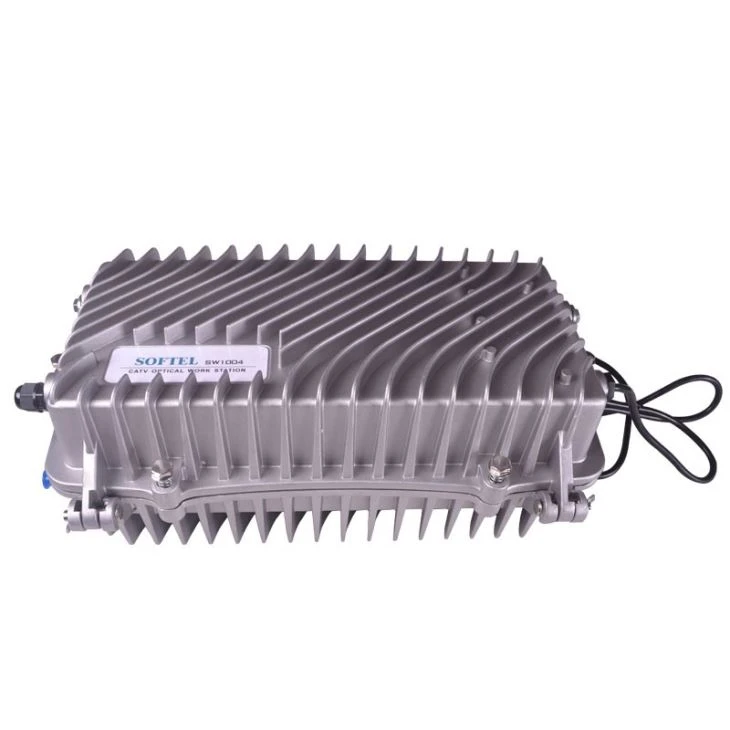

Nodiċi ottiku SR1004 fil-beraħ huwa tagħmir konġunt ottiku b'żewġ direzzjonijiet li huwa bbażat fuq esperjenza ta 'riċerka ta' bosta snin ta 'tagħmir li jittrasmetti l-fibra HV CATV, speċifikament żviluppat għan-netwerk tal-broadband taż-żona metropolitana b'żewġ direzzjonijiet tal-istruttura HFC. ThisFiber Optic Node CATV huwa għażla kbira biex tibni n-netwerk tal-broadband bidirezzjonali ta ’kwalità għolja tal-HFC f’żona metropolitana.

Karatteristiċi

1.Temm is-CPU jikkontrolla x-xogħol tal-magna, l-LCD juri l-parametri, bħal-livell ta 'input / output. It-tħaddim tal-kontroll varjabbli huwa konvenjenti u intuwittiv, u l-prestazzjoni hija stabbli. Ridotta numru kbir ta 'aċċessorji mhux obbligatorji.

2.Dan Node Fiber Optic CATVSR1004adopts teknoloġija avvanzata ta 'AGC ottika, firxa ottika ta' kontroll AGC: +2dBm ～ -9 / -8 / -7dBm aġġustabbli.

3.Two-channel kanal ta 'riċevitur tas-sinjal ottiku ta' xulxin, tista 'tissettja l-kundizzjoni ta' swiċċjar awtomatiku b'mod arbitrarju, tista 'wkoll tiġi ssettjata għal qlib manwali.

4.Optimizing disinn taċ-ċirkwit, proċess ta 'produzzjoni SMT, ottimizzat il-passaġġ tas-sinjal kollu, għamel is-sinjal fotoelettroniku jittrasmetti aktar stabbli, RF indiċi lineari ogħla.

Ċippa ta 'attenwazzjoni aġġustabbli elettrika ta' 5.Professional RF, ċirkwit ta 'bilanċ elettriku aġġustabbli RF, linearità tajba, preċiżjoni għolja.

6.GaAs amplifier device, power doubler output, qligħ għoli u distorsjoni baxxa.

Il-passaġġ tar-ritorn jadotta ċippa ta 'attenwazzjoni aġġustabbli professjonali RF minflok is-swiċċ tat-tliet stati.

Parametri Tekniċi

Oġġett	Unità	Nodi tal-Fibra Ottika CATVSR1004
Parti Quddiem Ottika Irċievi Parti
Parametri ottiċi
Irċievi Qawwa Ottika	dBm	-9 ~ +2
Firxa tal-Enerġija Ottika AGC	dBm	(-9dBm / -8dBm / -7dBm) - (+2dBm) aġġustabbli
Telf ta 'Ritorn Ottiku	dB	GG gt; 45
Ottika It-Tul tal-Wavel	nm	1100 ~ 1600
Tip ta 'Konnettur Ottiku		FC / APC, SC / APC (jew speċifikati mill-utent)
Tip ta ’Fibra Ottika		Modalità Unika
Link Performanc
C/N	dB	≥ 51
C / CTB	dB	≥ 65
C / CSO	dB	≥ 60
Parametru RF
Firxa ta 'Frekwenza	MHz	47/85～862/1003
Flatness fil-Banda	dB	±0.75
Livell ta 'Output	dBμV	≥ 108
Livell massimu tal-Prodott	dBμV	≥ 112
Telf ta 'Ritorn tal-ħruġ	dB	≥16
Impedenza tal-ħruġ	Ω	75
Trasmissjoni tal-Patt tar-Ritorn Ottiku Par
Parametru ottiku
Trasmissjoni ottika Wavelength	nm	1310 ± 10, 1550 ± 10 jew speċifikati mill-utent
Tip ta ’Laser		Laser DFBor FP
Qawwa Ottika tal-Ħruġ	mW	0.5, 1, 2, 3, 4
Tip ta 'Konnettur Ottiku		SC / APC, FC / APC
Parametru RF
Firxa ta 'Frekwenza	MHz	5 ~ 65
Flatness fil-Banda	dB	±0.75
Livell ta 'dħul	dBμV	75～85
Telf ta 'Ritorn ta' dħul	dB	≥ 16
Impedenza tal-ħruġ	Ω	75
Firxa NPRdynamic	dB	≥15 （NPR≥30 dB） Uża DFBlaser	≥10 （NPR≥30 dB） Uża laser FP
General Performanc
Vultaġġ tal-Qawwa	V	A: AC 135 ~ 250 V / 50Hz; B: AC (DC) 35 ～ 90V / 50Hz
Temperatura tat-Tħaddim	℃	－30～＋70
Temperatura tal-Ħażna	℃	－30～＋70
Umdita relattiva	％	95% Max li ma jikkondensax
Konsum	W	≤70
Dimensjoni	mm	430（L）╳ 250（W）╳ 170（H）
