Nodu Ottiku HFC

Riżultati ottiċi Riċevitur 4 Ottiku ma 'Ġarr ta' Ritorn
5-862MHz
Modalità Unika

Ibgħat l-inkjesta

Introduzzjoni tal-Prodott

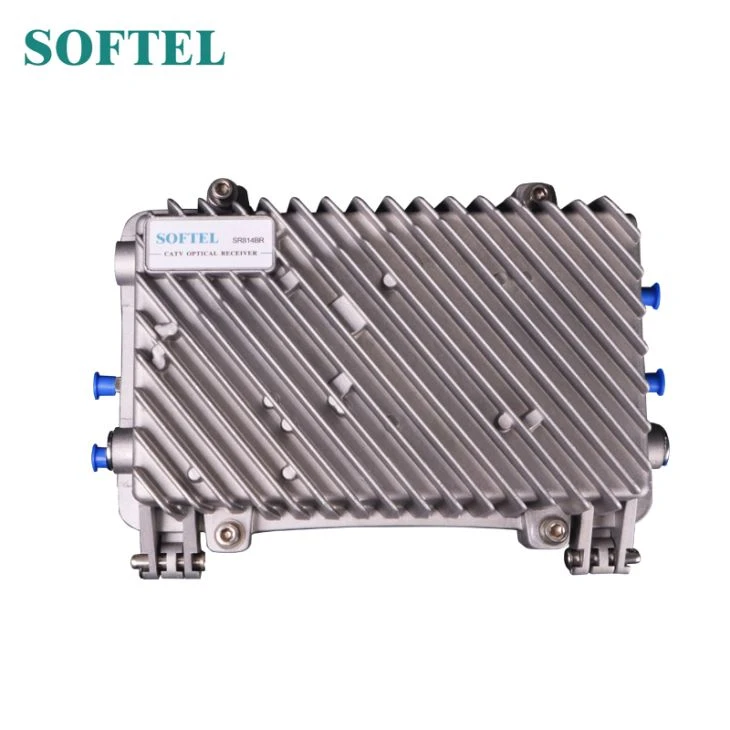

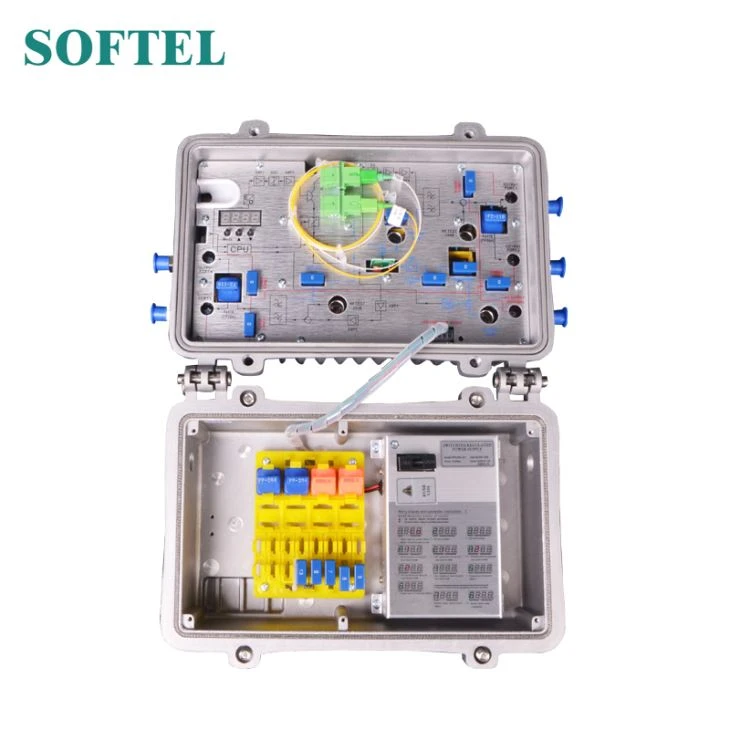

Nodu Ottiku HFC

SR814 / SR814R huwa node ottiku HFC ta 'erba' direzzjonijiet fil-beraħ b'ħafna direzzjonijiet. Huwa t-tagħmir ewlieni biex tibni n-netwerk CATV.

Karatteristiċi tal-Prestazzjoni

Tubu ta 'konverżjoni fotoelettrika PIN b'reazzjoni għolja.

Disinn ta 'ċirkwit ottimizzat, produzzjoni tal-proċess SMT, mogħdija tas-sinjal ottimizzata, jagħmlu l-

Trasmissjoni tas-sinjal fotoelettriku aktar bla xkiel.

Ċippa ta 'attenwazzjoni RF speċjalizzata, b'attenzjoni RF tajba u bilanċ lineari, eżattezza għolja.

Apparat amplifikatur GaAs, b'qawwa doppju tal-ħruġ, bi qligħ għoli u distorsjoni baxxa.

Tagħmir ta 'kontroll tal-Mikrokompjuter b'Ċippa Unika (SCM) li jaħdem, wiri tal-parametri LCD,

konvenjenza u tħaddim intuwittiv, u prestazzjoni stabbli.

Prestazzjoni AGC eċċellenti, meta l-input tal-firxa tal-qawwa ottika huwa －9 ～＋ 2dBm, l-output

il-livell iżomm l-istess, CTB u CSO bażikament l-istess.

Interfaċċa ta 'komunikazzjoni tad-dejta riżervata, tista' tikkonnettja mal-klassi ta 'ġestjoni tan-netwerk

responder, aċċess għal sistema ta 'ġestjoni tan-netwerk.

It-triq tar-ritorn tista 'tagħżel modalità ta' fqigħ biex tnaqqas sew il-konverġenza tal-ħoss u ħafna

iżżid il-kwalità u l-affidabbiltà tal-operazzjoni tan-netwerk.

Parametru

Oġġett	Unità	Nodu Ottiku HFC(SR814 / SR814R)
Quddiem parti ottika li tirċievi
Parametri ottiċi
Irċievi Qawwa Ottika	dBm	-9 ~ +2
Ipproponi l-Medda Uża	dBm	-3 ~ +1
Telf ta 'Ritorn	dB	GG gt; 45
Tul tal-mewġ ottiku	nm	1100 ~ 1600
Tip ta 'Konnettur		FC / APC, SC / APC, jew OEM
Tip ta ’fibra		Modalità Unika
Rendiment tal-Link
C/N	dB	≥ 51 （-2dBm input）
C / CTB	dB	≥ 69
C / CSO	dB	≥ 60
Prestazzjoni RF
Firxa ta 'Frekwenza	MHz	45/87 ~ 750/862
Flatness fil-Banda	dB	±0.75
Livell ta 'Output	dBμV	≥ 108
Livell massimu tal-Prodott	dBμV	≥ 112
Telf ta 'Ritorn tal-ħruġ	dB	≥16 (45-550MHz) / ≥14 (550-862MHz)
Impedenza tal-ħruġ	Ω	75
Medda Elettronika ta 'Kontroll EQ	dB	0～10
Medda Elettronika ta 'Kontroll ATT	dBμV	0～20
Parametru tal-Prestazzjoni tat-Trasmissjoni tar-Ritorn
Parametru ottiku
Trasmissjoni ottika Wavelength	nm	1310±10
Tip ta ’Laser		Laser FP jew DFB
Qawwa Ottika tal-Ħruġ	dBm	1 ~ 3
Tip ta 'Konnettur		FC / APC SC / APC
Parametru RF
Firxa ta 'Frekwenza	MHz	5 ~ 30/65
Flatness fil-Banda	dB	±1
Livell ta 'dħul	dBμV	90 ~ 98
Impedenza tal-ħruġ	Ω	75
Npr	dB	≥10 (NPR≥30 dB)
Parametru Ġenerali
Vultaġġ tal-Provvista	V	A: AC 135 ~ 250; B: AC 35 ~ 90 (50Hz)
Temperatura tat-Tħaddim		-40~60
Temperatura tal-Ħażna		-50 ~ +70
Umdita relattiva	%	95% Max Kondensazzjoni Nru
Konsum	VA	≤ 40
Dimensjoni	mm	340(L)×220(W)×140(H)
