Fibra ottika tal-fibra

L-għoqda ottika tal-fibra SR100AW hija riċevitur ottiku tat-tip tad-dar iddisinjat biex jissodisfa l-bżonnijiet tan-netwerks moderni ta 'trasmissjoni tal-broadband HFC . Il-frekwenza tal-bandwidth hija {47-1003 mhz .

Ibgħat l-inkjesta

Introduzzjoni tal-Prodott

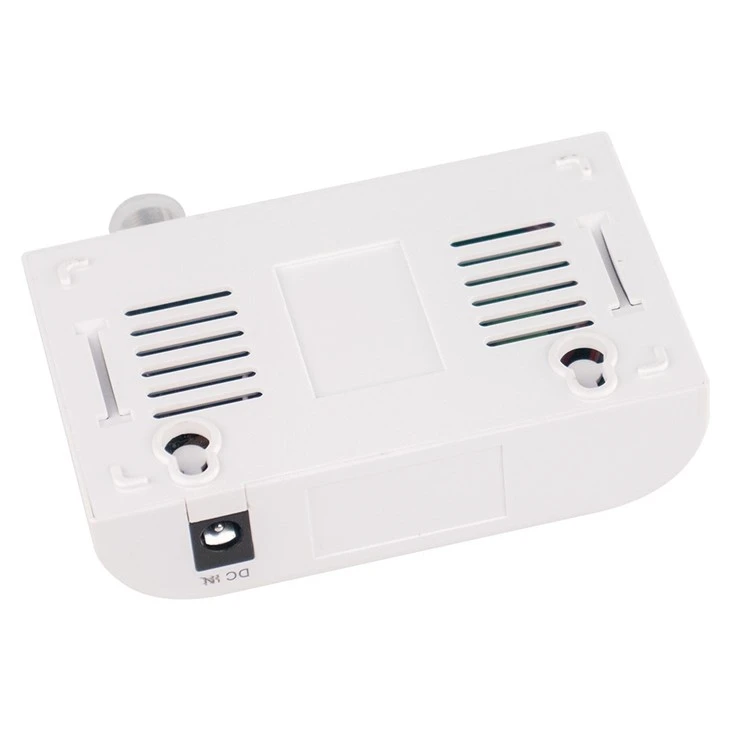

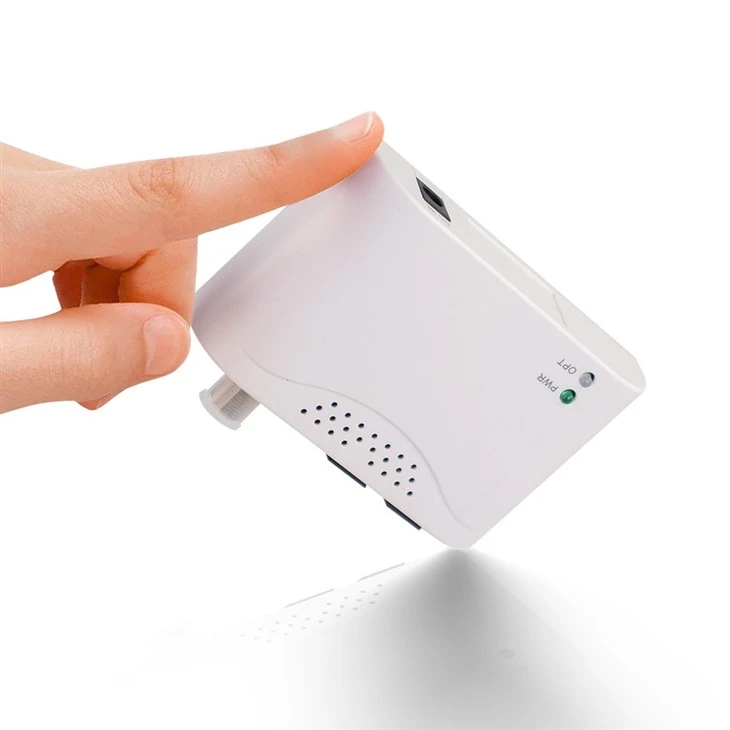

Nodu Ottiku tal-Fibra SR100AW

SR100AW-1

I. Prodott Deskrizzjoni:

Ir-riċevitur ottiku SR100AW Fiber Optical Node huwa riċevitur ottiku tat-tip tad-dar iddisinjat biex jissodisfa l-bżonnijiet tan-netwerks moderni ta 'trasmissjoni tal-broadband HFC . il-frekwenza tal-bandwidth hija 47-1003 MHz .

Ii . Funzjonali karatteristikas:

◇ 47MHz sa 1003MHz frekwenza tal-frekwenza b'WDM built-in;

◇ Ċirkuwitu tal-Kontroll Ottiku AGC Inkorporat Biex Tiżgura Livell ta 'Ħruġ Stabbli

◇ Jadottaw adapter tal-qawwa tal-iswiċċ tal-effiċjenza għolja b'firxa ta 'adattament ta' vultaġġ wiesa ';

◇ Konsum ta 'enerġija kurrenti u ultra-baxx ultra-baxx;

◇ Allarm tal-enerġija ottika jadotta l-wiri tal-indikatur LED;

Ottiku Speċifikazzjonijiet tar-riċevitur

Ser .	Proġetti	Tekniku Parametri	Nota
1	CATV irċieva tul ta ’mewġa	1550 ± 10nm
2	PonIrċieva tul ta ’mewġa	1310NM / 1490NM / 1577NM
3	Separazzjoni tal-Kanal	>20db
4	Rispons tal-Akkoljenza Ottika	0.85a / w (1550nmvalur tipiku)
5	Firxa ta 'enerġija ottika ta' input	-20 dbm~+2 dbm
6	Tip ta 'fibra	mod wieħed(9 / 125mm)
7	Tipi ta 'konnettur tal-fibra ottika	SC / APC
8	Livell ta 'ħruġ	Akbar minn jew daqs 78dbuv
9	AGC isfera	-15 dbm~+2 dbm	Livell ta 'ħruġ±2db
10	Konnettur RF tat-tip F	Frazzjonali
11	Frekwenza tal-frekwenza	47MHz -1003 MHz
12	Flatness RF fil-faxxa	±1.5db
13	Impedenza tas-sistema	75Ω
14	Telf li jirrifletti	Akbar minn jew daqs 14db
15	Mer	Akbar minn jew daqs 35db
16	Ber	<10-8

Prestazzjoni WDM Noti

Parametri	Notazzjoni	Min .	Valur tipiku	Max .		Unità	Kundizzjonijiet tat-test
It-tul ta 'mewġa ta' xogħol ta 'trasmissjoni	λ1	1540	1550	1560		nm
Operattiv rifless Tul tal-mewġa	λ2	1260	1310	1330		nm
	λ3	1480	1490	1500		nm
	λ4	1575	1577	1650		nm
rispons	R	0.85	0.90			A/W	po =0 dbmλ =1550 nm
iżolament tat-trasmissjoni	ISO1	30				db	λ=1310 & 1490 & 1577nm
Riflettanza	ISO2	18				db	λ=1550 nm
Telf ta 'ritorn	RL	-40				db	λ=1550 nm
Telf ta 'inserzjoni	Il				1	db	λ=1310 & 1490 & 1577nm

① Fiżiku parametri

Daqsijiet: 95mm × 71mm × 25mm

Tmienja: 75g max

② Ambjent ta 'Użu

Kundizzjonijiet ta 'Użu:

Temp: 0grad --+45grad

Livell ta 'umdità:40%--70% li ma jikkondensax

Kundizzjonijiet tal-Ħażna:

Temp: -25grad --+60grad

Livell ta 'umdità:40%--95% li ma jikkondensax

Firxa tal-provvista tal-enerġija:

Importazzjoni: Ac 100V-~240V

Output: DC +5 v / 500ma

SR100AW-6

packaging
