Ftth Mini Fiber Optical Node
Ftth Mini Nodi tal-fibra ottika
Introduzzjoni qasira tal-Ftth Mini fibra ottika Node

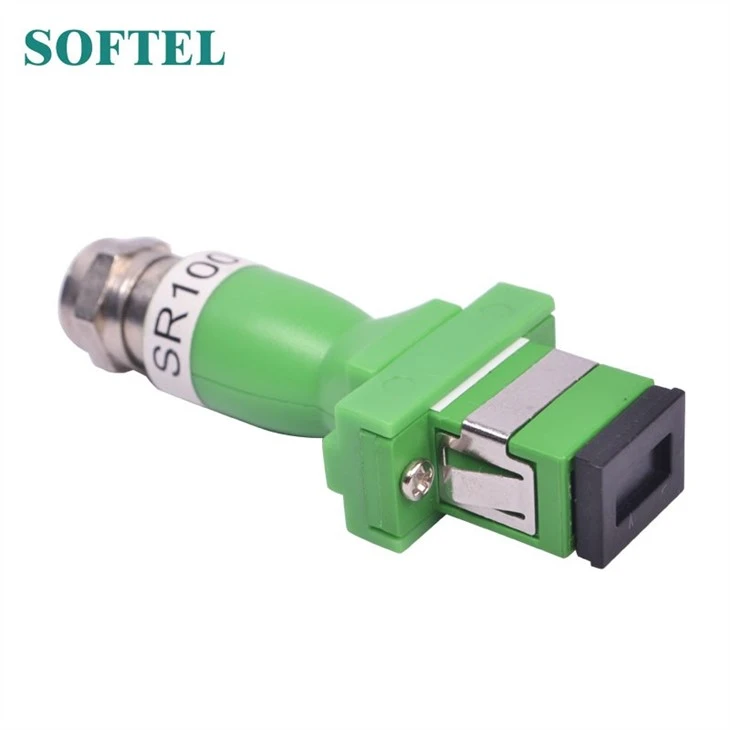

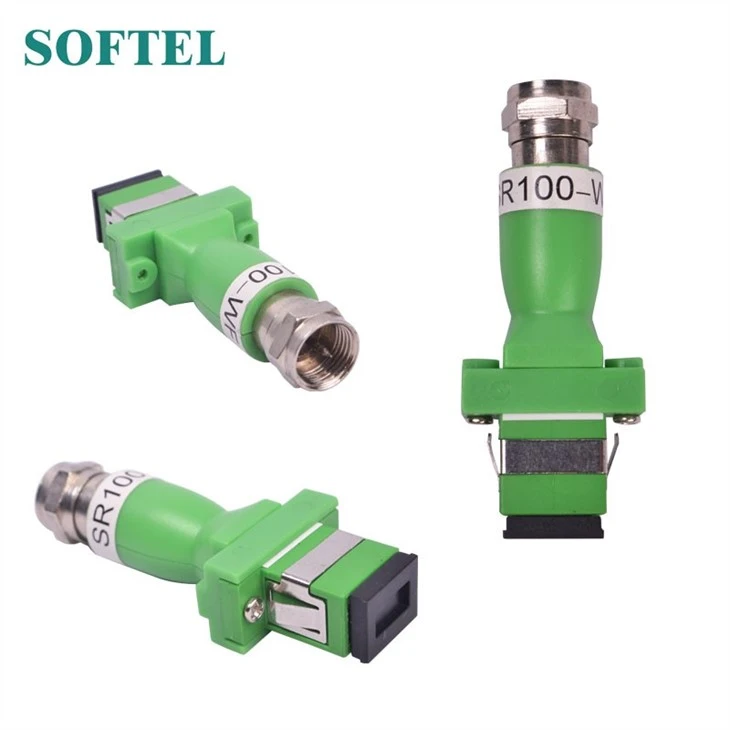

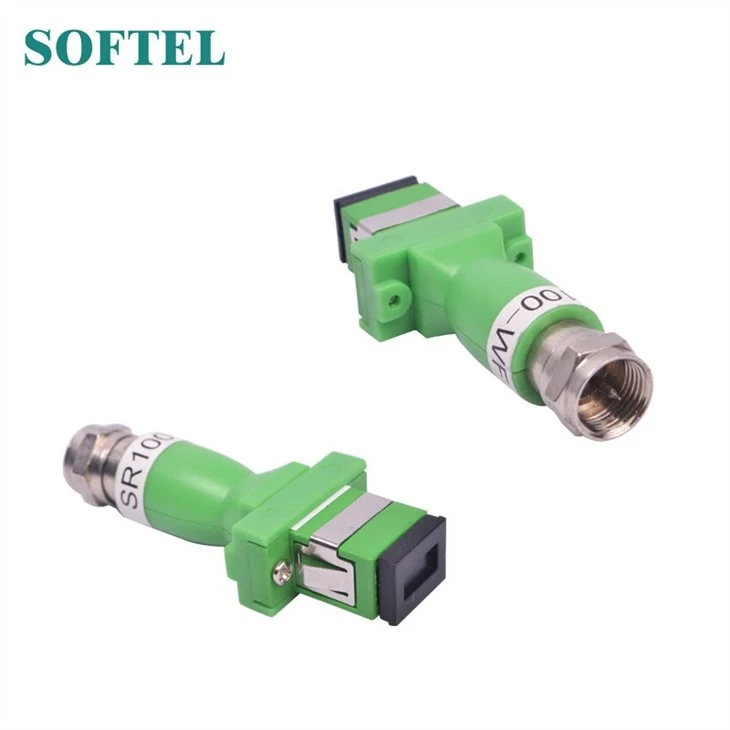

Ftth Mini fibra ottika Nodefor għat-televiżjoni diġitali, fibra għad-dar. Din il-magna tadotta tubu ta 'sensittività ottika li tirċievi, mingħajr provvista ta' enerġija, mingħajr konsum ta 'enerġija. Meta l-input tal-qawwa ottika tal-livell tal-ħruġ tal-Pin=-1dBm, Vo=6 8dB V, jista 'jkun li ekonomikament u flessibbilment japplika l-integrazzjoni ta' tliet netwerks, f'fibra għan-netwerk tad-dar. Dehra tal-enamel SR100, hemm żewġ tipi ta 'għażla tal-mod ottiku:
1. SR100: tul ta 'mewġa operattiva CATV 1260 ~ 1620nm.

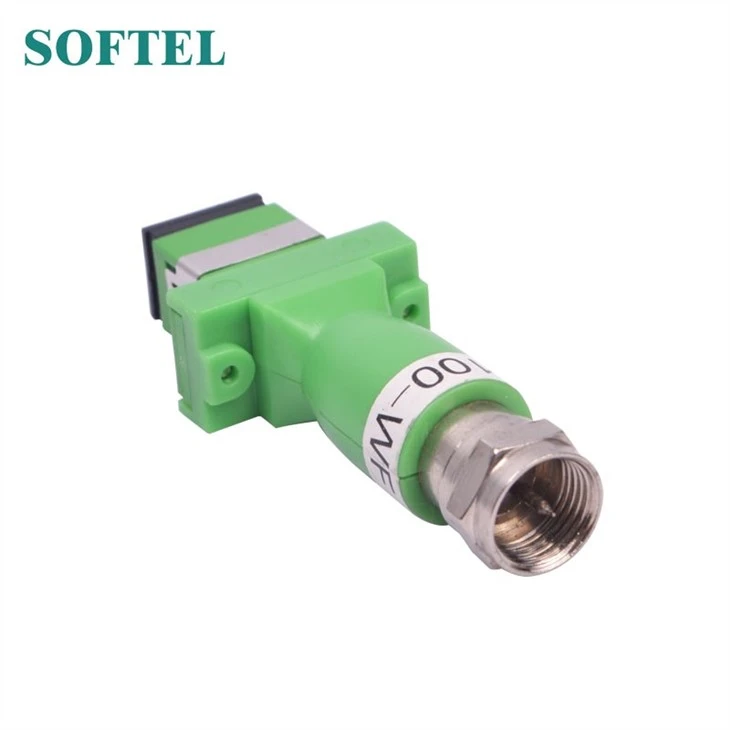

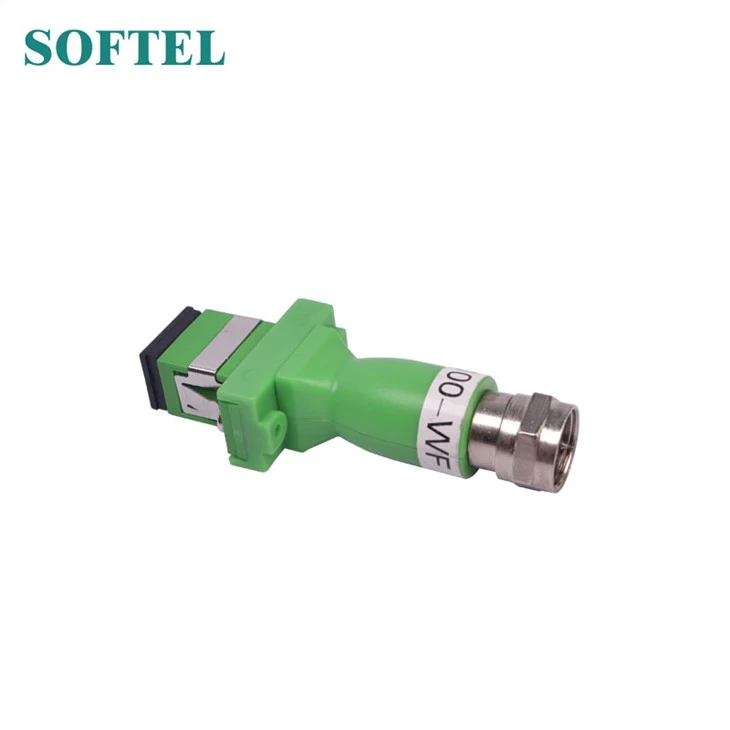

2. SR100 / WF: 1310 / 1490nm filtru built-in, adattat għal sistema ta 'wavelength tripla b'fibra waħda, wavelength operattiva CATV 1550nm.
Karatteristika tal-prodott
1. L-ebda qawwa meħtieġa
2. Xogħol ta 'frekwenza ta' frekwenza 45 ~ 1050MHz
3. Livell ta 'Output=68dBμV (Pin=-1dBm)
Applikazzjoni prinċipali
1. FTTH CATV
2. Integrazzjoni ta 'tliet netwerks
3. FTTH PON
Dejta tat-test
Indiċi tekniku
Oġġetti | Karatteristika ottika | Unità | Indiċi | Suppliment |
| Karatteristika ottika | CATV Tul tal-mewġa tax-xogħol | (nm) | 1260~1620 | SR100 |
| 1540~1563 | SR100 / WF | |||
Iżolazzjoni tal-Kanal | (dB) | ≥40 | G50 1550nm; 1490nm | |
Resposibitità | (A/W) | ≥0.85 | 1310nm | |
| ≥0.9 | 1550nm | |||
Jirċievi l-qawwa | (dBm) | +2~-14 | ||
Telf ta 'ritorn ottiku | (dB) | ≥55 | ||
| Konnettur tal-fibra ottika | SC / APC | SR100-SC | ||
| FC / APC | SR100-FC | |||
Karatteristika tal-RF | Xogħol tal-bandwidth | (MHz) | 45 ~ 1050MHz | |
Livell ta 'output | (dBμV) | GG gt; 68 | TV diġitali (Pin=-1dBm) | |
Telf ta 'ritorn | (dB) | ≥14 | 47 ~ 862 MHz | |
Impedenza tal-ħruġ | (Ω) | 75 | ||
| Numru tal-port tal-ħruġ | 1 | |||
| Tie-in tal-RF | F-Nisa | |||
Diġitali eature | OMI | (%) | 4.3 | |
MER | (dB) | ≥38 | Pin=-1dBM | |
| ≥30 | Pin=-13dBm | |||
| BER | GG lt; 1.0E-9 | Pin: +2 ~ -14dBm | ||
Karatteristika ġenerali | Xogħol tat-temp | (℃) | -20~+55 | |
Temp tal-ħażna | (℃) | -40~85 | ||
Xogħol temp relattiv | (%) | 5~95 | ||
Daqs (W) × (D) × (H) | (mm) | 23×53×12 | Tip (Tip Enamel) | |
| Ф13×28 | Tip B (Tip ta 'Fibra) | |||
| 50×88×22 | Tip C (Kaxxa Tip) |
