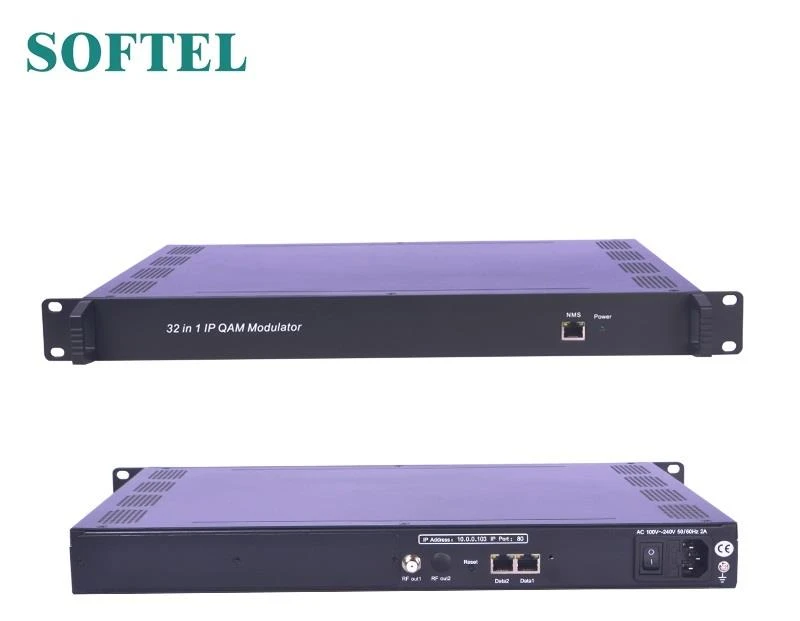

32 Kanali IP Qam Modulator
32 Kanali IP Qam Modulator SFT3332 għandu 32 kanal multiplexing, 32 kanal scrambling u 32 QAM (DVB-C) li jimmodulaw il-kanali, u jappoġġja l-ġestjoni tan-Netwerk ibbażata fuq il-Web. Huwa kkaratterizzat ukoll b'livell integrat għoli, prestazzjoni għolja u spiża baxxa.
Karatteristika
2 input GE, Data1 u Data2 (interface SFP mhux obbligatorju)
Jappoġġja sa 1024 kanal TS fuq UDP / RTP, unicast u multicast, IGMP v2 \ v3
840Mbps massimu għal kull input GE
Jappoġġja l-aġġustament preċiż tal-PCR / filtrazzjoni CA, remapping PID u editjar PSI / SI
Jappoġġja sa 256 PIDS li reġgħu bdew kull kanal
Tappoġġja 32 TS multiplexed jew imxerred fuq il-ħruġ UDP / RTP / RTSP
32 produzzjoni ta 'trasportaturi QAM mhux biswit xulxin, konformi ma' DVB-C (EN 300 429) u ITU-T J.83 A / B
Jappoġġja kodifikazzjoni RS (204.188)
Parametru tekniku
Input | Input | 512 × 2 input IP, 2 * 100 / 1000M Port Ethernet (interface SFP mhux obbligatorju) | |
Protokoll tat-Trasport | TS fuq UDP / RTP, unicast u multicast, IGMP V2 / V3 | ||
Rata ta ’Trasmissjoni | 840Mbps massimu għal kull input GE | ||
Mux | Kanal ta 'dħul | 1024 | |
Kanal tal-Output | 32 | ||
PIDs Max | 256 kull kanal | ||
Funzjonijiet | Remapping PID (awtomatiku / manwalment mhux obbligatorju) | ||
Aġġustament preċiż tal-PCR | |||
Tabella PSI / SI tiġġenera awtomatikament | |||
Tiflaħ | CA simulscrypt Max | 4 | |
Standard tal-ġirja | ETR289, ETSI 101 197, ETSI 103 197 | ||
Konnessjoni | Konnessjoni lokali / remota | ||
Modulazzjoni | Sezzjoni Modulatur DVB-C | J.83A | Kostellazzjoni: 16/32/64/128 / 256QAM |
Bandwidth: 8M | |||
J.83B | Kostellazzjoni: 64QAM / 256QAM | ||
Bandwidth: 6M | |||
QAM Channel | 32 trasportatur mhux biswit | ||
Standard tal-Modulazzjoni | EN300 429 / ITU-T J.83A / B (DVB-C) | ||
Simbolika Rata | 5.0 ~ 7.0Msps, 1ksps jiżdiedu | ||
Kostellazzjoni | 16, 32, 64, 128, 256QAM | ||
FEC | RS (204, 188) | ||
Produzzjoni RF | Interfaċċa | 1 port tal-ħruġ ittajpjat għal 32 trasportatur, 75Ω | |
Firxa RF | 50 ~ 960MHz, intensifikazzjoni ta '1kHz | ||
Livell ta 'Output | -20dBm ~ + 10dBm (87 ~ 117dbµV), pass ta '0.1dB | ||
MER | ≥ 40dB | ||
Produzzjoni TS | 32 output IP fuq UDP / RTP / RTSP, unicast / multicast, 2 * 100 / 1000M Portijiet Ethernet (SFP) | ||
Sistema | Appoġġ ta 'softwer għall-ġestjoni tan-netwerk (NMS) | ||
Ġenerali | Demissjoni | 420mm × 440mm × 44.5mm (WxLxH) | |
Temperatura | 0 ~ 45 ℃ (operazzjoni), -20 ~ 80 ℃ (ħażna) | ||
Provvista ta 'enerġija | AC 100V ± 10%, 50 / 60Hz jew AC 220V ± 10%, 50 / 60Hz | ||
Issolvi l-problemi
Is-sistema ta 'assigurazzjoni ta' kwalità ISO9001 ta 'SOFTEL ġiet approvata mill-organizzazzjoni CQC. Biex tiggarantixxi l-kwalità, il-kredibilità u l-istabbiltà tal-prodotti. Il-prodotti kollha ta 'Softel għaddew mill-ittestjar u l-ispezzjoni qabel ma jintbagħtu mill-fabbrika. L-iskema ta 'ttestjar u spezzjoni diġà tkopri l-kriterji ottiċi, elettroniċi u mekkaniċi kollha li ġew ippubblikati minn Softel.
Biex tevita periklu potenzjali, jekk jogħġbok segwi b'mod strett il-kundizzjonijiet tat-tħaddim.
Miżura ta 'Prevenzjoni
Installa l-apparat fil-post li fih temperatura tal-ambjent bejn 0 u 45 ° C.
Jekk ikun hemm bżonn li tiżgura ventilazzjoni tajba għall-sink tas-sħana fuq il-pannell ta 'wara u manki oħra tas-sħana-sink
Iċċekkja l-vultaġġ AC ta 'input fil-firxa tax-xogħol tal-provvista tal-enerġija u l-konnessjoni hija korretta qabel ma tixgħel l-apparat.
L-iċċekkjar tal-livell tal-output tal-RF ivarja fil-medda tolleranti jekk ikun meħtieġ
Iċċekkja li l-kejbils tas-sinjali kollha ġew imqabbdin sew
Spiss il-mitfi mixgħul / mitfi huwa pprojbit; l-intervall bejn kull mixgħul / mitfi għandu jkun akbar minn 10 sekondi.
Il-kundizzjonijiet għandhom bżonn jiskonnettjaw il-korda tal-enerġija
Korda jew sokit tal-enerġija bil-ħsara.
Kull likwidu jnixxi fl-apparat.
Kull ħaġa tikkawża ċirkwit qasir
Apparat f'ambjent umdu
L-apparat kien sofra minn ħsara fiżika
Żmien twil wieqaf.
Wara li tkun mixgħula u terġa 'tiġi stabbilita l-issettjar tal-fabbrika, l-apparat xorta ma jistax jaħdem kif suppost.
