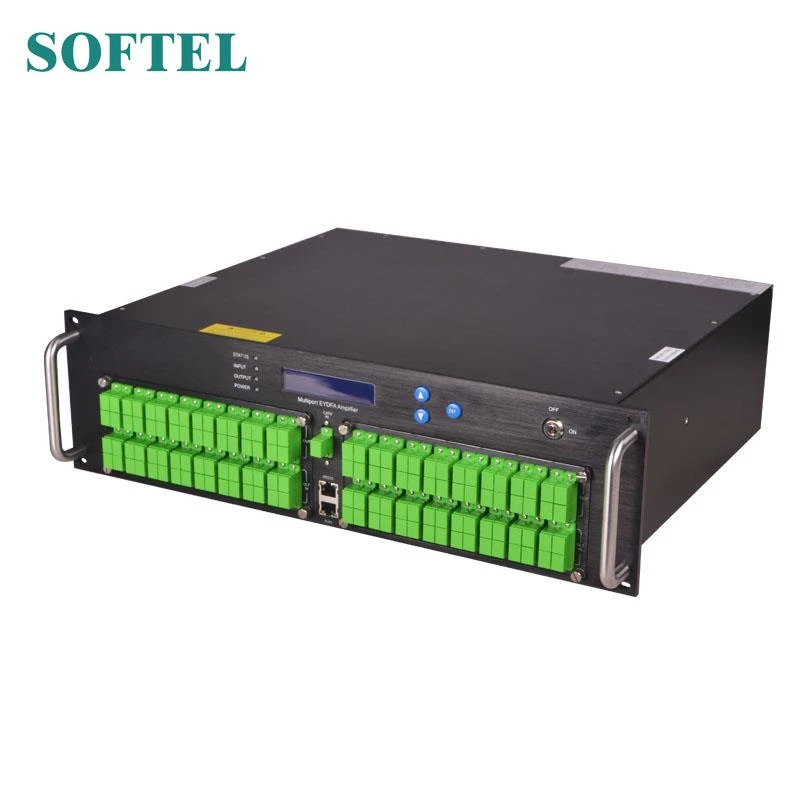

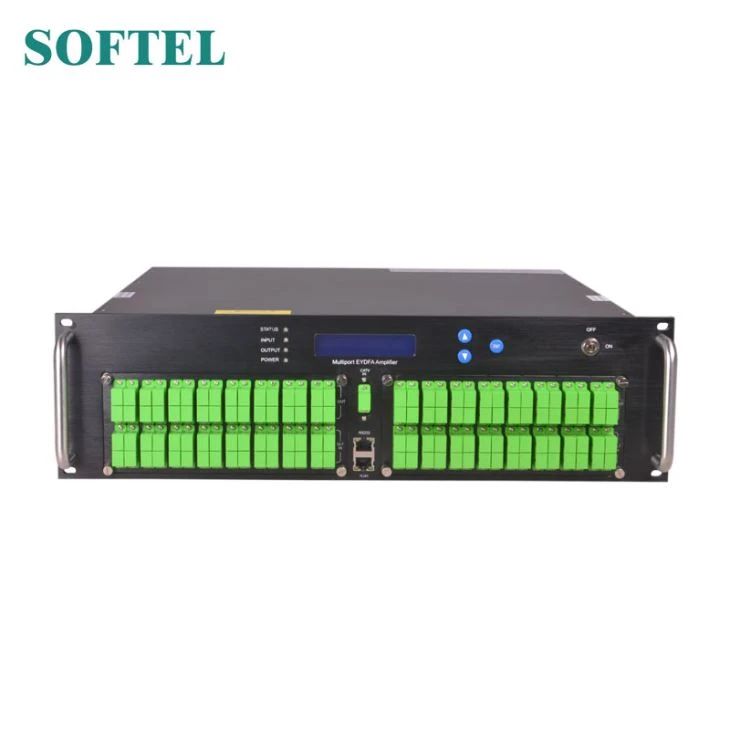

Amplifikatur Ottiku EDFA
Amplifikatur ottiku EDFA huwa amplifikatur tal-fibra u provvista ta 'enerġija integrati fi blata 1RU & 2RU. Hija ġiet iddisinjata għal CATV u l-applikazzjonijiet tan-netwerk ottiku passiv (PON) inklużi l-HFC u l-RFoG.
Karatteristiċi ta 'Amplifikatur Ottiku EDFA

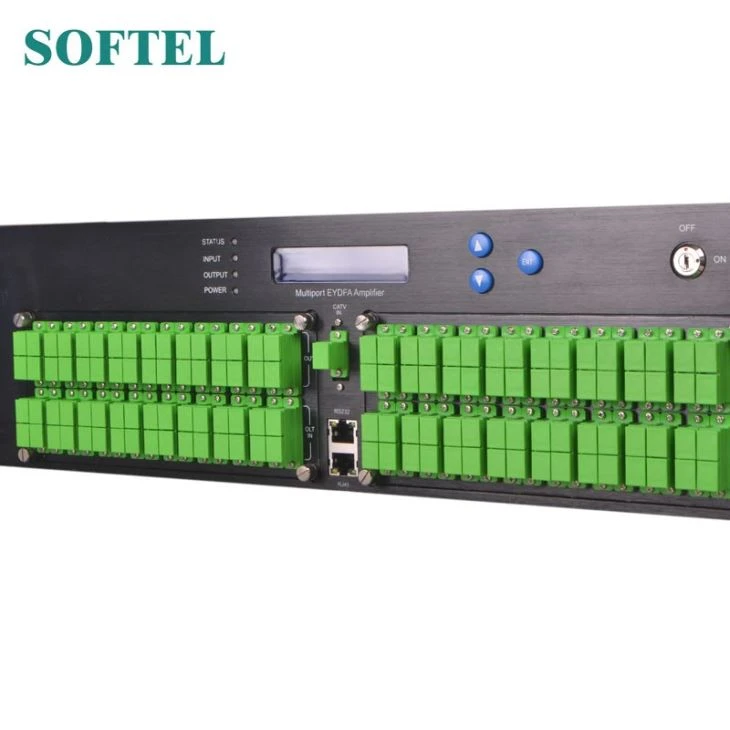

(1) input singolu / doppju għall-għażla, mibni fi swiċċ ottiku għal input doppju, l-enerġija li tinxtegħel tista 'tiġi ssettjata bil-buttuna fil-pannell ta' quddiem jew permezz ta 'web SNMP.
(2) L-output aġġustabbli permezz ta 'buttuni fil-pannell ta' quddiem jew web SNMP, il-firxa hija 'l isfel 4dBm
(3) Funzjoni ta 'manutenzjoni ta' ħin ta 'tnaqqis' l isfel ta '6dBm permezz ta' buttuni fil-pannell ta 'quddiem jew web SNMP, biex tiffaċilita l-operazzjoni tal-hot-plug tal-fibra ottika mingħajr itfi l-apparat
(4) Multi-portijiet tal-ħruġ, jistgħu jinbnew fi 1310/1490 / 1550WDM.
(5) Port standard RJ 45 għall-kontroll mill-bogħod, nistgħu nipprovdu kuntratt ta 'ħruġ u maniġer tal-web għall-għażla, u wkoll plug-in tal-hardware SNMP jista' jkun riservat għall-aġġornament.
(6) Bil-laser key li jixgħel / jitfi l-lejżer.
(7) Bil-funzjoni tat-test RF.
(8) Jadotta laser JDSU jew Oclaro Pump
(9) Led juri l-kundizzjoni tax-xogħol tal-magna

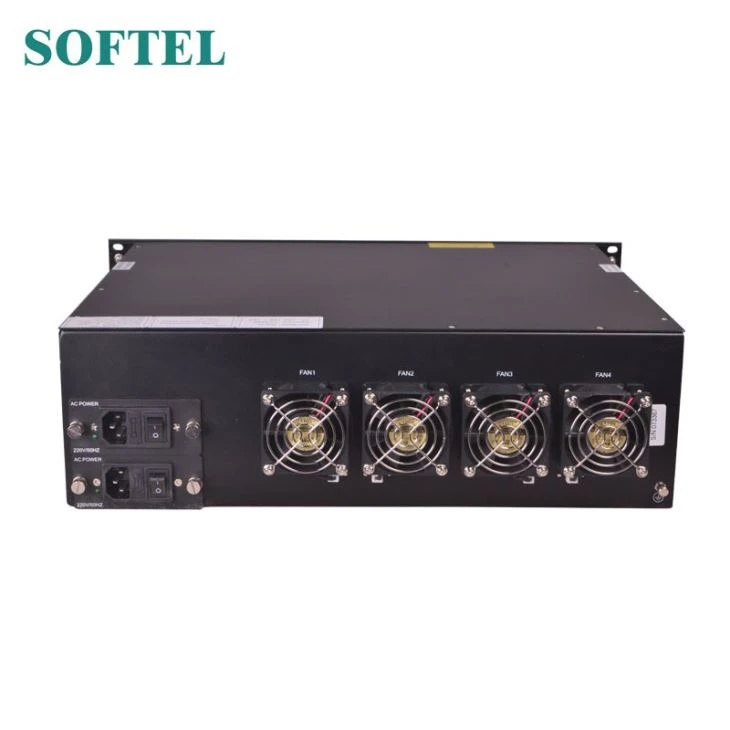

(10) Provvista ta 'enerġija sħuna b'żipp doppju għall-għażla, 90V ～ 250V AC jew -48V DC
Parametri Prinċipali
Oġġetti | Parametru | |||||||||
Output （ dBm ） | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
Output （ mW ） | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6400 | 8000 | 10000 |
Input (dBm) | -8 ～ +10 | |||||||||
Firxa ta 'aġġustament tal-ħruġ (dBm) | 4 ’l isfel | |||||||||
attenwazzjoni 'l isfel ta' darba (dBm) | Isfel 6 | |||||||||
Tul tal-mewġa （ nm ） | 1540 ～ 1565 | |||||||||
Stabbiltà tal-ħruġ (dB) | <±> | |||||||||
Telf ta 'Ritorn Ottiku （ dB ） | ≥45 | |||||||||
Konnettur tal-fibra | FC / APC 、 SC / APC 、 SC / IUPC 、 LC / APC 、 LC / UPC | |||||||||
Figura tal-Istorbju （ dB ） | <6.0 (input="" ta=""> | |||||||||
Port tal-Web | RJ45 (SNMP) | |||||||||
Konsum tal-Enerġija （ W ） | ≤80 | |||||||||
Vultaġġ （ V ） | 220VAC (90 ～ 265) 、 -48VDC | |||||||||
Temp tax-Xogħol （ ℃ ） | -0 ～ 55 | |||||||||
Daqs （ mm ） | 370 (L) × 486 (W) × 88 (H) | |||||||||
NW （ Kg ） | 8 | |||||||||
Noti Importanti
1. Jekk jogħġbok evita l-għajnejn direttament għall-ħruġ.
2. Jekk jogħġbok itfi l-enerġija l-ewwel imbagħad ipplaggja jew aqbad il-korda tal-garża
3. L-EDFA għandha influwenza żgħira ħafna fuq CSO u CTB, iżda għandha influwenza kbira f'C / N. L-input tal-qawwa ottika jinfluwenza l-C / N. Input ottiku għoli isir C / N ogħla. Jekk jogħġbok ara d-dejta li ġejja. L-input ottiku minimu għandu jkun 4dBm.
