Riflettometru tad-Dominju tal-Ħin Ottiku

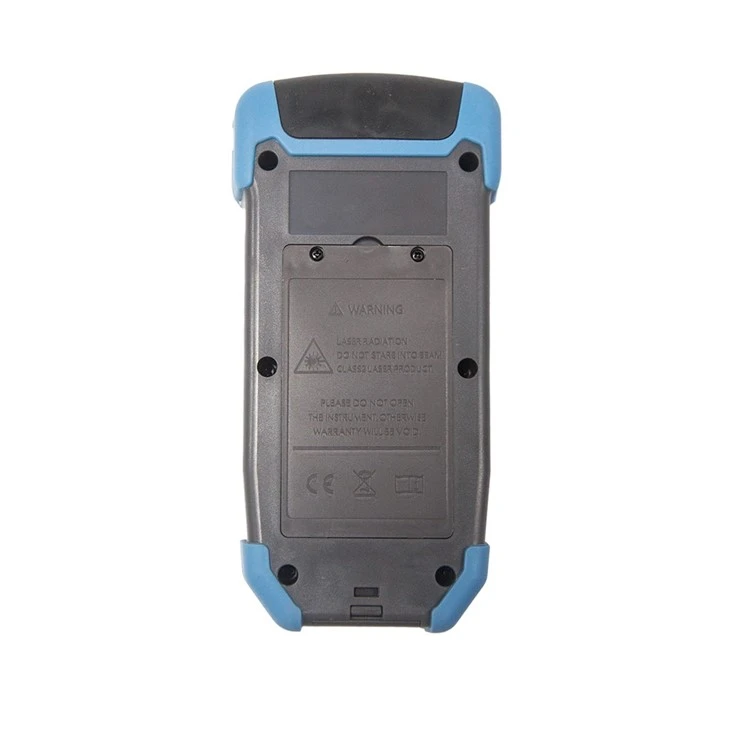

OTDR SFT3302SJ Riflettometru tad-Dominju tal-Ħin Ottiku
SFT3302SJ Mini-Pro OTDR huwa Applikat FTTX u Aċċess għall-Kostruzzjoni u l-Manutenzjoni tan-Netwerk, biex jittestja l-punt ta 'waqfa tal-fibra, it-tul, it-telf u d-detezzjoni awtomatika tad-dawl tal-input, test awtomatiku b'ċavetta waħda. It-tester huwa kompatt bi skrin LCD ikkulurit ta '3.5inch, disinn ġdid tal-qoxra tal-plastik, prova ta' xokk u prova tal-qatra. It-tester jikkombina wkoll 8 funzjonijiet ma 'OTDR integrati ħafna, mapep tal-avvenimenti, sors ta' dawl stabbli, miter tal-qawwa ottika, lokalizzatur tal-difetti viżwali, sekwenza tal-kejbil tal-qari, IL u funzjonijiet tad-dawl. Jista 'jkun hemm skoperta ta' breakpoint, konnettur universali, 600 ħażna interna, karta TF, ħażna tad-dejta USB u batterija tal-litju inkorporata 4000mAh, iċċarġjar USB. Hija għażla tajba għal xogħol fit-tul fuq il-post.

Speċifikazzjonijiet Tekniċi
|
Mini-proOtdr |
||
|
Mudell |
SFT3302SJ |
|
|
Tul tal-mewġa |
1310 / 1550nm jew 1610nm ± 20nm ittestjar onlajn |
|
|
Tip ta 'fibra |
G.652 SM Fibra |
|
|
Firxa dinamika |
24db |
|
|
Żona Għomja tal-Avvenimenti |
3m |
|
|
ATT ATT BLIM ZONE |
8m |
|
|
Firxa tat-test |
10m ~ 60km |
|
|
Wisa 'tal-polz |
5ns ~ 10us |
|
|
Eżattezza li tvarja |
± (1m + intervall tal-kampjunar +0.005 % × distanza tat-test) |
|
|
Preċiżjoni tat-telf |
± 0.2dB / dB |
|
|
Punti tal-Kampjunar |
16k~128k |
|
|
Riżoluzzjoni tal-Kampjunar |
0.05m~8m |
|
|
Preċiżjoni tar-riflessjoni |
± 3db |
|
|
Ħażna tad-Dejta |
Intern: akbar minn jew daqs 600; estern: karta TF |
|
|
Livell ta 'sigurtà bil-lejżer |
Livell tal-Klassi ⅱ |
|
|
Format tal-fajl |
Format tal-fajl standard SOR |
|
|
Konnettur |
FC / APC (SC interkambjabbli, ST) |
|
|
OPM |
||
|
Medda tal-mewġ |
800nm ~ 1700nm |
|
|
Tip ta 'interface |
Universal Joint FC / SC / ST |
|
|
Firxa tat-test |
-50dbm -+26 dbm |
|
|
Inċertezza |
±5% |
|
|
Identifikazzjoni tal-frekwenza |
CW / 270/330 / 1K / 2KHz |
|
|
Tul tal-mewġ tal-kalibrazzjoni |
850/1300/1310/1490/1550/1577 / 1625nm |
|
|
Ls |
||
|
Tip ld |
FP-LD |
|
|
Tul tal-mewġa tal-ħruġ |
1610nm ± 20nm |
|
|
Qawwa tal-ħruġ |
Akbar minn jew daqs -5dbm |
|
|
Frekwenza ta 'modulazzjoni |
270/330 / 1K / 2KHz |
|
|
Stabbiltà |
CW, ± 0.5dB / 15min (test wara 15mins ta 'tisħin minn qabel) |
|
|
Konnettur |
FC / APC (SC interkambjabbli, ST) |
|
|
Vfl |
||
|
Tul tax-Xogħol |
650nm ± 20nm |
|
|
Qawwa tal-ħruġ |
Akbar minn jew daqs 10MW |
|
|
Mod |
CW / 1Hz / 2Hz |
|
|
Konnettur |
FC / SC / ST |
|
|
RJ45 Kejl tat-tul tal-kejbil |
||
|
Firxa tat-test |
300m |
|
|
Parametri oħra |
||
|
Diskali |
3.5 pulzier Kulur LCD |
|
|
Interface tad-dejta |
Mikro USB |
|
|
Ħażna esterna |
Karta TF |
|
|
Provvista ta 'enerġija |
Polimeru Li-Battery: 3.7V, 4000mAh Adapter tal-Qawwa: 5VDC, 2A |
|
|
Ħajja tal-batterija |
Standby > 20h; ħin tal-kejl > 12h |
|
|
Temperatura operattiva |
-10 grad -+50 grad |
|
|
Temperatura tal-ħażna |
-40 grad -+70 grad |
|
|
Umdità relattiva |
0-95 % Mhux kondensazzjoni |
|
|
Piż |
Inqas minn jew daqs 350g |
|
|
Dimensjoni |
173mm × 82mm × 37mm |
|
|
Funzjonijiet: O.TDR/OPM/Ls/Vfl/RJ45Sekwenza /Telf ta 'inserzjoni /Flashlight |
||
Lista tal-Konfigurazzjoni
|
LE |
Isem |
Qty |
Rimarka |
|
1 |
Tester |
1 |
Il-batterija tinkludi |
|
2 |
Adapter |
1 |
|
|
3 |
Linja tad-dejta |
1 |
|
|
4 |
CD (Software ta 'Analiżi, Manwal tal-Utent) |
1 |
|
|
5 |
Manwal tal-Utent |
1 |
|
|
6 |
Konnettur SC / APC |
1 |
|
|
7 |
Ċertifikazzjoni tal-kalibrazzjoni |
1 |
|
|
8 |
Ċertifikat tal-Kwalifika / Karta tal-Garanzija tas-Servizz |
1 |
|
|
9 |
Flieli tal-qoton nadif |
10 |
|
|
10 |
Borża tal-istrumenti |
1 |
