Adss Kejbil Ottiku huwa stil tubu maħlul, kejbil tal-fibra ottika b'membru tas-saħħa ċentrali tal-FRP

Ibgħat l-inkjesta

Introduzzjoni tal-Prodott

Kejbil Ottiku tar-Reklami

Adss Optical Cable

Ħarsa ġenerali lejn il-prodott tal-Kejbil Ottiku tar-Reklami

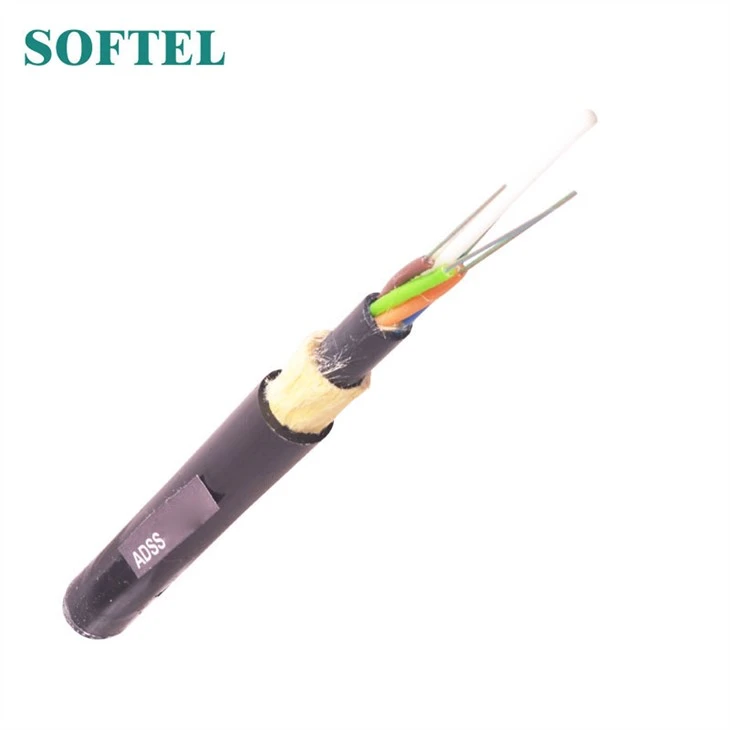

Kostruzzjoni ta' tubi laxki, tubi mimlija bil-ġelatina, elementi (tubi u mili meta meħtieġ) imqiegħda madwar membru tas-saħħa ċentrali mhux metallika, ħjut tal-poliester użati biex jorbtu l-qalba tal-kejbil, it-tejp li jimblokka l-ilma mgeżwer il-qalba tal-kejbil, ħjut aramid rinfurzati, 1 ripcord u kisi ta' barra tal-PE.

Adss Optical Cable 2

Fibra & amp; kodiċi tal-kulur tat-tubuTaKejbil Ottiku tar-Reklami

Le	1	2	3	4	5	6
Kulur	Blu	Oranġjo	Aħdar	Kannella	Lavanja	Bajda
Le	7	8	9	10	11	12
Kulur	Aħmar	Iswed	Isfar	Vjola	Roża	Aqua

Adss Optical Cable 3

Parametri tal-prodott ta 'Adss Kejbil Ottiku

SN	Punt	Unità	Valur
1	Le. tal-fibra	Għadd	24
2	Le. ta' fibra għal kull tubu	Għadd	6
3	Struttura tal-kejbil	Għadd	1+6
4	Ħxuna tal-għaġla ta' barra	Mm	Nominali 1.7
5	Dijametru tal-kejbil (±5%)	Mm	11.0
6	Piż tal-kejbil (±10%)	kg/km	88
7	Tensjoni massima permessa	N	4000
8	Tgħaffiġ għal żmien qasir	N/100mm	1000
9	Span	M	≤100
10	Veloċità tar-riħ	km/h	60 ~140
11	Ħxuna tas-silġ	Mm	0
12	Sag installazzjoni	%	≥1.0

Karatteristika tal-Kejbil Ottiku adss

3.1 Min. raġġ tat-tgħawwiġ għall-installazzjoni

Statiku: 10 x dijametru tal-kejbil

Dinamika: 20 x dijametru tal-kejbil

3.2 Firxa tat-temperatura tal-applikazzjoni

Operazzjoni: -20°C ~ +60°C

Installazzjoni: -10°C ~ +60°C

Ħażna/trasport: -20°C ~ +60°C

3.3 Test ewlieni tal-prestazzjoni mekkanika u ambjentali

Punt

TestMetodu

Kundizzjoni ta' aċċettazzjoni

Saħħa tensili

IEC 60794-1-2-E1

- Tagħbija: Tensjoni massima permessa

- Tul tal-kejbil: madwar 50m

- Ħin tat-tagħbija: 1min

- Razza fibra £ 0.33%

- L-ebda waqfa fibra u l-ebda ħsara fina.

Test tat-tgħaffiġ

IEC 60794-1-2-E3

- Tagħbija: Tgħaffiġ għal żmien qasir

- Ħin tat-tagħbija: 1min

- Bidla fit- telf £ 0.1dB@1550nm wara t- test

- L-ebda waqfa fibra u l-ebda ħsara fina.

Karatteristika ta'Kejbil Ottiku tar-Reklami

Informazzjoni dwar il-fibra G652D

Dijametru tal-kamp tal-modalità (1310nm): 9.2mm±0.4mm

Dijametru tal-kamp tal-modalità (1550nm): 10.4mm±0.8mm

Cut off wavelength ta 'fibra cabled (lcc): £ 1260nm

Attenwazzjoni f'1310nm: £0.36dB/km

Attenwazzjoni f'1550nm: £0.22dB/km

Telf ta 'liwi f'1550nm (100 dawriet, raġġ ta' 30mm): £ 0.05dB

Dispersjoni fil-medda 1288 sa 1339nm: £3.5ps/ (nm•km)

Dispersjoni f'1550nm: £18ps/ (nm•km)

Inklinazzjoni tad-dispersjoni f'wavelength ta' dispersjoni żero: £0.092ps/ (nm2•km)

Test ewlieni tal-prestazzjoni mekkanika u ambjentali

Punt	Metodu tat-Test	Kundizzjoni ta' aċċettazzjoni
Saħħa tensili IEC 794-1-2-E1	- Tagħbija: Tensjoni għal żmien qasir - Tul tal-kejbil: madwar 50m	- Razza fibra £ 0.15% - Bidla fit-telf £ 0.1 dB @1550 nm - L-ebda waqfa fibra u l-ebda ħsara fina
Test tat-tgħaffiġ IEC 60794-1-2-E3	- Tagħbija: Tgħaffiġ għal żmien qasir - Ħin tat-tagħbija: 1min	- Bidla fit- telf £ 0.05dB@1550nm - L-ebda waqfa fibra u l-ebda ħsara fina.
Test tal-Impatt IEC 60794-1-2-E4	- Punti ta' impatt: 3 - Ħinijiet ta' kull punt: 1 - Enerġija tal-impatt: 5J	- Bidla fit- telf £ 0.1dB@1550nm - L-ebda waqfa fibra u l-ebda ħsara fina.
Test taċ-Ċikliżmu tat-Temperatura YD/T901-2001-4.4.4.1	- Stadju tat-temperatura: +20oC→-40oC→+70oC →+20oC - Ħin għal kull pass: 12-il siegħa - Għadd ta' ċiklu: 2	- Bidla fit-telf £ 0.05 dB/km@1550 nm - L-ebda waqfa fibra u l-ebda ħsara fina.
