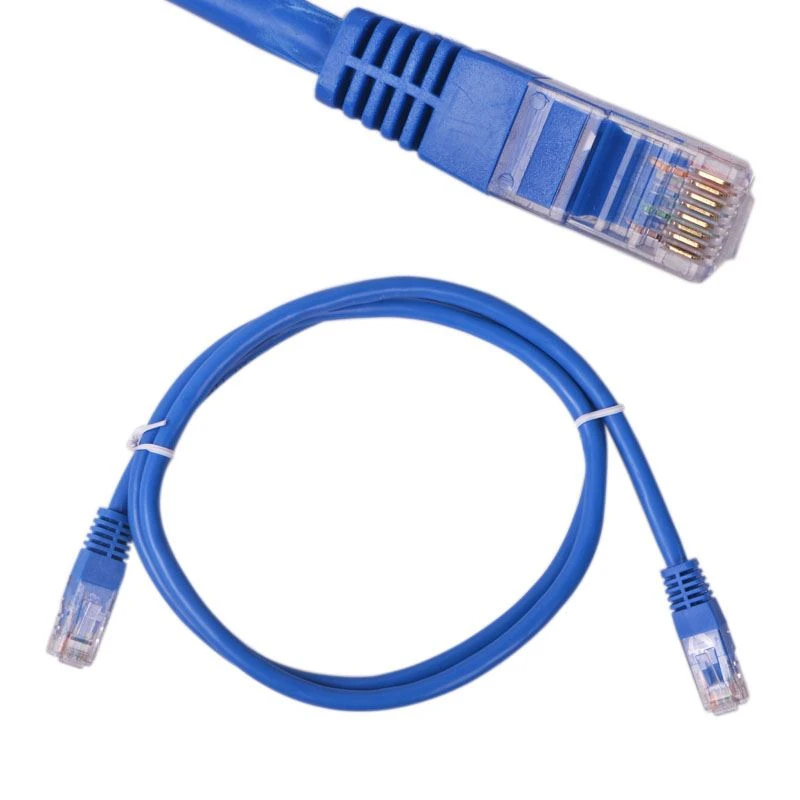

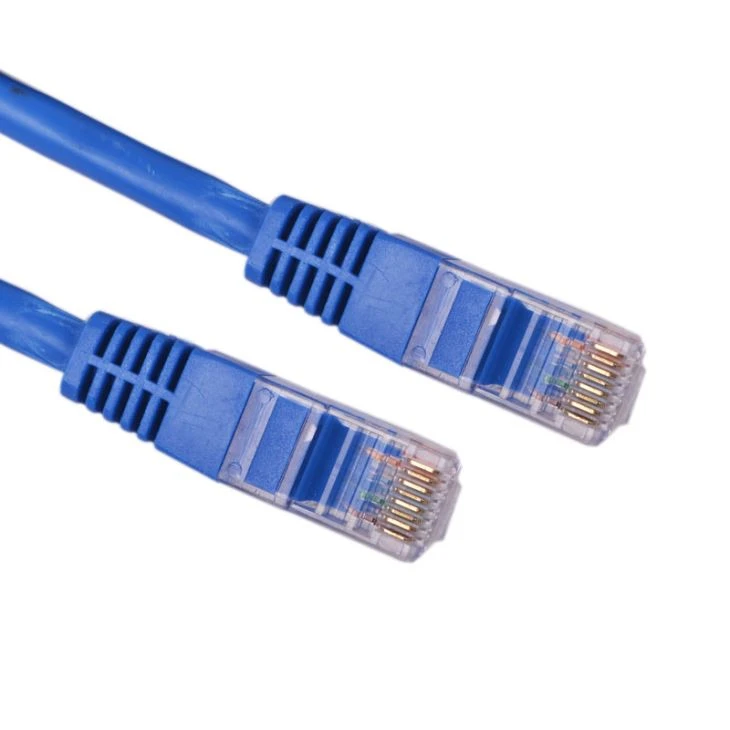

Cat5e UTP Lan Cable
Cat5e UTP Lan Cable
Applikazzjoni
Cat5e UTP Lan Cable huwa użat ħafna għall-wajers tan-netwerk għall-kostruzzjoni u l-mezzi ta 'trasmissjoni, bħal awdjo, vedio, komunikazzjoni diġitali u l-bqija.
Speċifikazzjonijiet ta'Cat5e Cable UTP Lan
| Kategorija 5E tal-kejbil U / UTP 4Pairs | |||||
Kategorija | U / UTP CAT5E-4P-PVC | ||||
Standard | ISO / IEC11801 IA TIA-568-C.2 、 YD / T1019 | ||||
Kartuna tad-Dimensjoni | 35 * 35 * 20CM | ||||
Ippakkjar tal-kejbil | Wood Tray& Kartuna | ||||

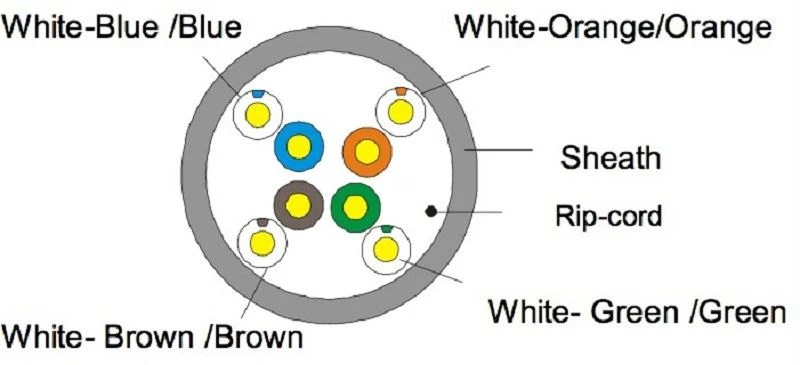

Kostruzzjoni | |||||
Konduttur | Ram-Bare Solid-Bare | Kuluri iżolanti | Blu, abjad / blu | Aqta ’l-Korda | iva |
Konduttur Dia. | 0.50mm ± 0.005 | Oranġjo, Abjad / Oranġjo | Ġakketta | PVC | |
Iżolazzjoni | HDPE | Aħdar, Abjad / Aħdar | Kuluri tal-Ġakketta | Griż | |
Insulazzjoni Dia. | 0.88mm ± 0.03 | Kannella, Abjad / Kannella | Ġakketta ta 'barra Dia. | 5.0mm ± 0.4mm | |
Ixxotta l-wajer | LE | Iċċekkja l-korda | Iva | MedjaThickness | 0.55 ± 0.05mm |
Karatteristiċi elettriċi | |||||
Frekwenza (MHz) | ATT (≤dB / 100m) | ĠEJJIN (≥dB) | ELFEXT (≥dB) | RL (≥dB) | PS LI JMISS (≥dB) |
1 | 2.0 | 65.3 | 63.8 | 20.0 | 62.3 |
4 | 4.1 | 56.3 | 51.7 | 23.0 | 53.3 |
8 | 5.8 | 51.8 | 45.7 | 24.5 | 48.8 |
10 | 6.5 | 50.3 | 43.8 | 25.0 | 47.3 |
16 | 8.2 | 47.3 | 39.7 | 25.0 | 44.3 |
20 | 9.3 | 45.8 | 37.7 | 25.0 | 42.8 |
25 | 10.4 | 44.3 | 35.8 | 24.3 | 41.3 |
31.25 | 11.7 | 42.9 | 33.9 | 23.6 | 39.9 |
62.5 | 17.0 | 38.4 | 27.8 | 21.5 | 35.4 |
100 | 22.0 | 35.3 | 23.8 | 20.1 | 32.3 |
Impedenza (1-100MHz) | 100 ± 15 Ohm | Reżistenza DCConductor (Ω / 100m) massimu | 9.5 | ||
DelayShewns / 100m (1-100MHz) | ≤45 | Żbilanċ tar-Reżistenza DC (%) massimu | 5.0 | ||
Kapaċitanza (nF / 100m) massimu | 5.6 | NVP | 69% | ||
