Modulatur tal-Encoder tat-TV Diġitali

Dan il-modulatur tal-encoder tat-TV diġitali jinkludi kodifikazzjoni, multiplexing u modulating.It's għażla intelliġenti għas-sistema tat-TV tal-lukandi.

Ibgħat l-inkjesta

Introduzzjoni tal-Prodott

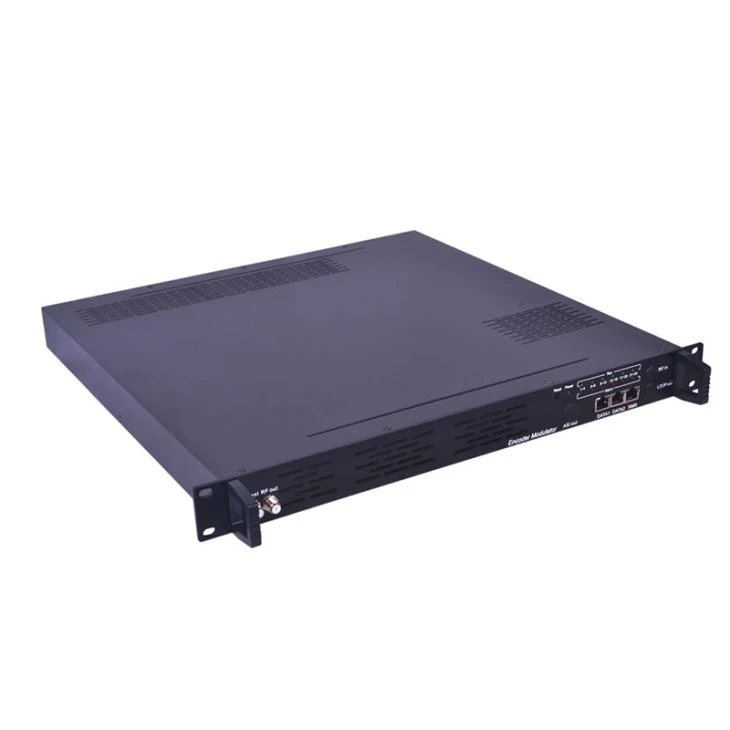

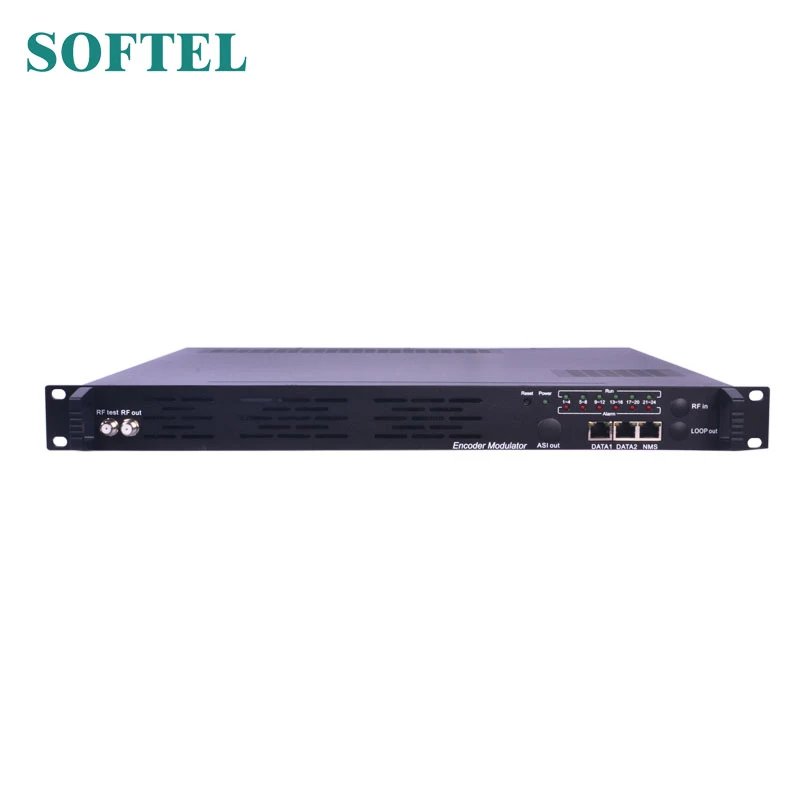

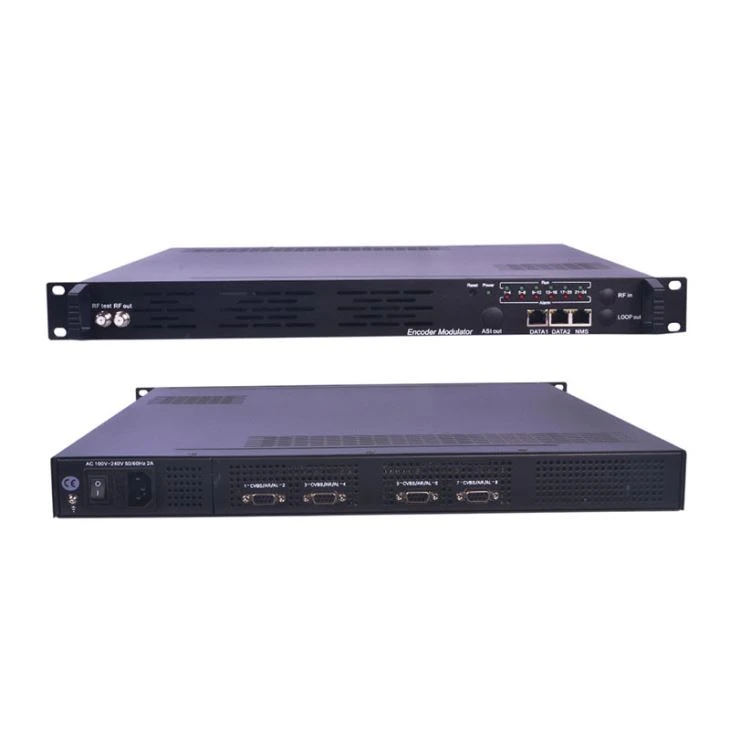

SFT3542I-4 huwa modulatur tal-kodifikatur tat-TV diġitali li jinkludi kodifikazzjoni, multiplexing u modulazzjoni. Huwa jappoġġja 4 input HDMI, u 128 input IP bil-port Data1 (GE) u Data2 (FE). Huwa jappoġġa wkoll id-DVB-T RF b'4 ġarr biswit, u jappoġġja l-port tal-ħruġ Data1 (GE) biex jappoġġja 4 MPTS barra. Dan l-apparat b'funzjoni sħiħa jagħmilha ideali għal sistema żgħira tar-ras tal-CATV, u hija għażla intelliġenti għas-sistema tat-TV tal-lukandi, sistema ta 'divertiment f'bar sportiv, sptar, appartament ...

Karatteristiċi ewlenin

4/8/12 input HDMI, MPEG-4 AVC / H.264 Kodifikazzjoni tal-vidjo

MPEG1 Layer II Kodifikazzjoni tal-awdjo u tappoġġja l-aġġustament tal-awdjo

Input 128 fuq il-protokoll UDP u RTP

4 gruppi ta 'kanali ta' output multiplexing / modulating

Appoġġ 4 MPTS IP (port DATA1 biss) output fuq UDP u RTP

Appoġġ RF DV-T RF

Tappoġġja l-inserzjoni tal-kodiċi LOGO, OSD u QR għal kull kanal lokali

Tappoġġja l-armar mill-ġdid tal-PID / aġġustament preċiż tal-PCR / PSI / SI editjar u inserzjoni

Kontroll permezz tal-ġestjoni tal-web, u aġġornamenti faċli permezz tal-web

Irħas prezz għal kull kanal, prezz qawwi

Speċifikazzjoni teknika tal-Modulatur tal-Kodifikaturi tat-TV Diġitali

Input	4 inputs HDMI għall-għażla 128 input IP fuq UDP u RTP
Filmat	Riżoluzzjoni	1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P,720×576_50i,720×480_60i
	Riżoluzzjoni
	Kodifikazzjoni	MPEG-4 AVC / H.264
	Rata tal-bits	1Mbps ~ 13Mbps kull kanal
	Kontroll tar-Rata	CBR / VBR
Awdjo	Kodifikazzjoni	MPEG-1 Saff 2
	Rata ta 'kampjunar	48KHz
	Riżoluzzjoni	24-bit
	Qligħ Awdjo	0-255 Aġġustabbli
	Rata tal-bits	64kbps, 128Kbps, 192kbps, 224kbps, 256kbps, 320kbps, 384kbps
Multiplexing	PID massimu Terga ’	180 input għal kull kanal
	Funzjoni	Remapping PID (awtomatikament jew manwalment)
		Aġġustament preċiż tal-PCR
		Iġġenera tabella PSI / SI awtomatikament
Modulazzjoni(DVB-T)	Standard	EN300744
	Modalità FFT	2K,
	Bandwidth	6M, 7M, 8M
	Kostellazzjoni	QPSK, 16QAM, 64QAM
	Intervall tal-Gwardja	1/4, 1/8, 1/16, 1/32
	FEC	1/2, 2/3, 3/4, 5/6, 7/8
	MER	≥42 dB
	Frekwenza RF	50 ~ 960MHz, 1KHz pass
	RF barra	4 * RF COFDM DVB-T out (4 trasportaturi output ikkombinat)
	Livell ta 'output RF	-28 ~ -3 dBm (77 ~ 97 dbµV), pass 0.1db
Prodott tan-nixxiegħa	Produzzjoni RF (interface tat-tip F)
Prodott tan-nixxiegħa	4 output IP fuq UDP / RTP, 1 * 1000 Bażi-T interface Ethernet (Data1 biss)
Funzjoni tas-Sistema	Ġestjoni tan-Netwerk (WEB)
	Lingwa Ċiniża u Ingliża
	Aġġornament tas-softwer Ethernet
Diversi	Dimensjoni (W × L × H)	482mm × 410mm × 44mm
	Ambjent	0 ~ 45 ℃ (xogħol) ； - 20 ~ 80 ℃ （Ħażna）
	Rekwiżiti ta 'enerġija	AC 110V ± 10%, 50 / 60Hz, AC 220 ± 10%, 50 / 60Hz

Miżura ta 'Prevenzjoni

Installa l-apparat fil-post li fih temperatura tal-ambjent bejn 0 u 45 ° C

Jiġi żgurat ventilazzjoni tajba għall-sink tas-sħana fuq il-pannell ta 'wara u inħawi oħra tas-sħana jekk ikun meħtieġ Iċċekkja l-input AC fil-firxa tax-xogħol tal-provvista tal-enerġija u l-konnessjoni hija korretta qabel ma tinxtegħel

Iċċekkjar tal-livell tal-ħruġ RF ivarja fil-firxa tolleranti jekk ikun meħtieġ

Iċċekkja li l-kejbils tas-sinjali kollha ġew imqabbdin sew

Spiss il-mitfi mixgħul / mitfi huwa pprojbit; l-intervall bejn kull mixgħul / mitfi għandu jkun akbar minn 10 sekondi.

Il-kundizzjonijiet għandhom bżonn jiskonnettjaw il-korda tal-enerġija

Korda jew sokit tal-enerġija bil-ħsara.

Kull likwidu jnixxi fl-apparat.

Kull ħaġa tikkawża ċirkwit qasir

Apparat f'ambjent umdu

L-apparat kien sofra minn ħsara fiżika

Żmien twil wieqaf.

Wara li tkun mixgħula u terġa 'tiġi stabbilita l-issettjar tal-fabbrika, l-apparat xorta ma jistax jaħdem kif suppost.

Manutenzjoni meħtieġa
